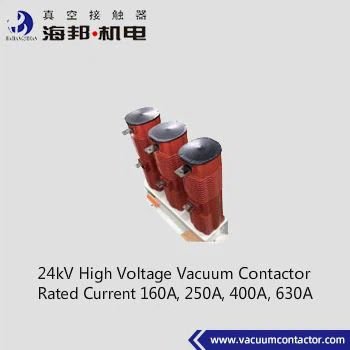

Контактник на вакууме 24 кВ переменного тока номинальный ток 160A 250A 400A 630A
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
Оплата и доставка Условия:
| Время доставки: | 7-15 рабочих дней |
|---|
|
Подробная информация |
|||
| Выделить: | Контактник вакуумного переменного тока 24 кВ,Контактник вакуумного тока 160A,Вакуумный контактёр 24 кВ 630 А |
||
|---|---|---|---|
Характер продукции
Вакуумный контактёр 24 кВ 630 А
Вакуумный контактёр Hai Bang 24kV 630A подходит для систем с напряжением AC 50 ~ 60 Гц, номинальное напряжение 24 кВ, номинальный ток 160A, 250A, 400A, 630A.Вакуумные контакторы 24 кВ используются для прямого или удаленного подключения и отключения основной схемыЭта серия 24 кВ высокого напряжения вакуумный контактёр принимает международный основный эпоксидный интегрально залитый полуцилиндрической изоляции рамочной структуры,который полностью отвечает требованиям международных правил по изоляцииВысота окружающей среды, в которой используется вакуумный контактёр 24 кВ, не должна превышать 1000 метров над уровнем моря.
Виды:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Технические данные:
|
Имя |
Единица |
Стоимость |
|||||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
24 кВ |
||||
| Номинальный рабочий ток (Ie) |
А. |
160А |
250А |
400A |
630А |
||
| Номинальная пропускная способность соединения (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
| Номинальная пропускная способность (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
| Номинальный ток и время перегрузки |
kA/s |
2.4/1 |
3.75/1 |
"Слушай, как я слышу!" |
9.45/1 |
||
| Номинальное короткое время выдерживания тока (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
| Номинальный пик устойчивости к току ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
| Номинальная продолжительность короткого замыкания |
с |
4 |
|||||
| Частота питания выдерживает напряжение | Терминал проводки на землю |
kV |
65 |
||||
| Вакуумные перерывы |
kV |
65 |
|||||
| Уменьшающий импульс выдерживает напряжение |
kV |
125 |
|||||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
||||
| DC 110/220 | |||||||
| Номинальная мощность (П) |
VA |
≤2000/30 (поглощающие/держащие) |
|||||
| Номинальная мощность (P) механического удержания |
VA |
≤2000/700 (закрытие/открытие) |
|||||
|
Вспомогательная схема |
Форма | 3a+2b | |||||
| Номинальная стоимость |
переменный ток 380В/5А, |
||||||
| постоянный 380В/1А | |||||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 |
|||||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
||||
| Краткосрочные |
время/час |
60 |
|||||
|
Механическая стойкость |
10000 раз |
100 |
|||||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3), 10 ((AC-4) |
|||||
|
Механические характеристики |
Время закрытия |
мс |
≤ 200 |
||||
| 3-фазное асинхронное время |
мс |
≤ 3 |
|||||
| Первоначальное время открытия |
мс |
≤50 ((электрическое содержание) |
|||||
| Закрытие отключения |
мс |
≤ 6 |
|||||
Примечание:
1. номинальное напряжение регулирования может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
