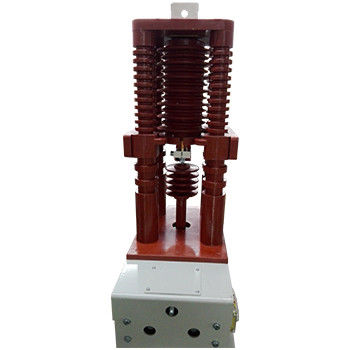

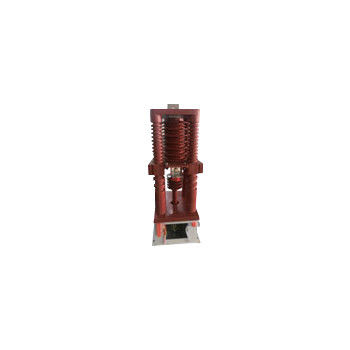

Вакуумный контактор однофазного напряжения 40,5 кВ - однофазный высоковольтный вакуумный контактор
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
|
Подробная информация |
|||
| Выделить: | Вакуумный контактёр однофазной напряженности 40,5 кВ |
||
|---|---|---|---|
Характер продукции
Однофазный вакуумный контактёр 40,5 кВ - однофазный высоковольтный вакуумный контактёр, номинальное напряжение 40,5 кВ, номинальный ток 160A, 250A, 400A, 630A
Общее описание:
Hai Bang Single Phase 40.5kV Vacuum Contactor подходит для систем питания переменного тока 50 ~ 60 Гц, номинальное напряжение основной цепи 40.5 кВ, номинальный ток 160A, 250A, 400A, 630A.Этот тип высокого напряжения однофазный вакуумный контактора в основном используется в качестве переключателя заземления, когда однофазный отказ земли происходит. Haibang однофазный 40.5 кВ вакуумный контактёр используется в арки подавления шкафов и электрических случаев, которые требуют однофазного управления.Высота окружающей среды, где используется этот тип однофазного вакуумного контактора, не должна превышать 1000 метров над уровнем моря..
У нас есть другой тип однофазного вакуумного контактора 40,5 кВ, который может безопасно и стабильно работать на высоте 5000 м над уровнем моря.
Виды:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J ((D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J ((D) /D-630-6.3
Технические данные:
| Имя | Единица | Стоимость | ||||
| Главная схема | Номинальное рабочее напряжение (Ue) | kV | 40.5 | |||
| Номинальный рабочий ток (Ie) | А. | 160, 250, 400, 630 | ||||
| Номинальная частота (fr) | Гц | 50 ~ 60 | ||||
| Номинальная пропускная способность | А. | 10Ie (AC-4) | ||||
| Номинальная пропускная способность | А. | 8Ie (AC-4) | ||||
| Номинальное короткое время выдерживать ток | А. | 10I | ||||
| Номинальный пиковый ток | А. | 25I | ||||
| Номинальная продолжительность короткого замыкания | с | 4 | ||||
| Максимальная пропускная способность | kA, время | 6.3/3 | ||||
| Частота питания выдерживает напряжение | Терминал проводки на землю | kV | 95 | |||
| Вакуумные перерывы | kV | 95 | ||||
| Уменьшающий импульс выдерживает напряжение | kV | 185 | ||||
| Схема управления | Номинальное напряжение (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Номинальная мощность (P) электроустановок | VA | ≤ 1000/100 (поглощение/держание) | ||||
| Вспомогательная схема | Форма | (3a+2b) | ||||
| Номинальная стоимость | переменный ток 380В/5А, | |||||
| постоянный 380В/1А | ||||||
| Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение | kV | 2 | ||||
| Номинальная частота работы | Долгосрочные | время/час | 120 | |||
| Краткосрочные | время/час | 360 | ||||
| Механическая стойкость | 10000 раз | 3 | ||||
| Электрическая стойкость | 10000 раз | 25 ((AC-3), 10 ((AC-4) | ||||
| Механические характеристики | Время закрытия | мс | ≤ 200 | |||
| Первоначальное время открытия | мс | ≤100 ((электрическое содержание) | ||||
| Закрытие отключения | мс | ≤ 10 | ||||
|
Примечание: 1. номинальное напряжение управления может быть сделано в соответствии с требованиями клиента. 2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз. |
||||||
