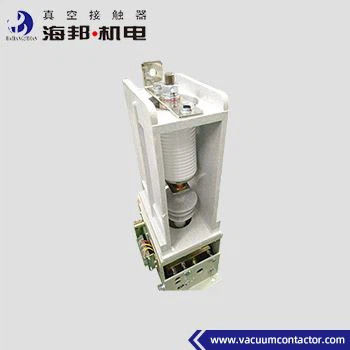

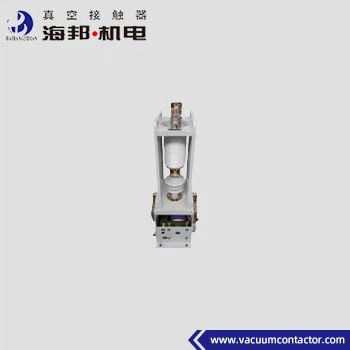

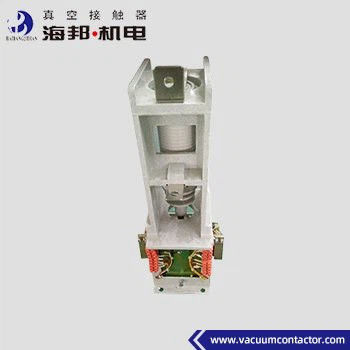

7.2 кВ 12 кВ высоковольтный однофазный вакуумный контактар для систем питания переменного тока 50 - 60 Гц
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Выделить: | 7.2кВ однофазный вакуумный контактёр,12 кВ однофазный вакуумный контактёр,Однофазный высоковольтный вакуумный контактёр |
||
|---|---|---|---|
Характер продукции
Hai Bang высоковольтные однофазные вакуумные контакторы подходят для систем питания переменного тока 50 ~ 60 Гц, основного цепи номинального напряжения 7,2 кВ, 12 кВ, номинального тока 160 А, 250 А, 400 А, 630 А.Этот тип однофазных вакуумных контакторов в основном используется в качестве переключателя заземления, когда происходит однофазный отказ от заземленияВысоковольтные однофазные вакуумные контакты используются в шкафах для подавления дуги и электрических случаях, требующих однофазного управления.Высота окружающей среды, где используются однофазные высоковольтные вакуумные контакторы, не превышает 1000 метров над уровнем моря (тип G не превышает 2500 метров).
Виды:
JCZ1-D(G) /D-7.2/12-160-1.6
JCZ1-D(G) /D-7.2/12-250-2.5
JCZ1-D(G) /D-7.2/12-400-4.0
JCZ1-D(G) /D-7.2/12-630-6.3
Технические данные:
|
Имя |
Единица |
Стоимость | |||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
7.2 |
12 |
|
| Номинальный рабочий ток (Ie) |
А. |
160,250,400,630 | |||
| Номинальная частота (fr) |
Гц |
50 ~ 60 | |||
| Номинальная пропускная способность |
А. |
10Ie (AC-2) | |||
| Номинальная пропускная способность |
А. |
8Ie (AC-2) | |||
| Номинальное короткое время выдерживать ток |
А. |
10I | |||
| Номинальный пиковый ток |
А. |
25I | |||
| Максимальная пропускная способность |
А. |
Шесть, три раза. | |||
| Номинальная продолжительность короткого замыкания |
с |
4 | |||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
32 |
42 |
|
|
Вакуумные перерывы |
kV |
32 |
42 | ||
| Уменьшающий импульс выдерживает напряжение |
kV |
60 |
75 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Номинальная мощность (П) |
VA |
≤ 1000/100 (поглощение/держание) | |||
|
Вспомогательная схема |
Форма |
(3a+2b) |
|||
| Номинальная стоимость | переменный ток 380В/5А, | ||||
| постоянный 380В/1А | |||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | |||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
||
|
Краткосрочные |
время/час |
600 | |||
|
Механическая стойкость |
10000 раз |
100 | |||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3),10 (AC-4) | |||
|
Механические характеристики |
Время закрытия |
мс |
≤ 200 |
||
| Первоначальное время открытия |
мс |
≤ 100 | |||
| Закрытие отключения |
мс |
≤ 10 | |||
|
Примечание: номинальное регулирующее напряжение может быть выполнено в соответствии с требованиями клиента. |
|||||
