1 фазовый высоковольтный вакуумный контактор для систем питания переменного тока 50 - 60 Гц
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Номинальная частота: | 50/60 Гц | ||
|---|---|---|---|
| Выделить: | 1 фазовый высоковольтный вакуумный контактёр,60 Гц высоковольтный вакуумный контактёр |
||
Характер продукции

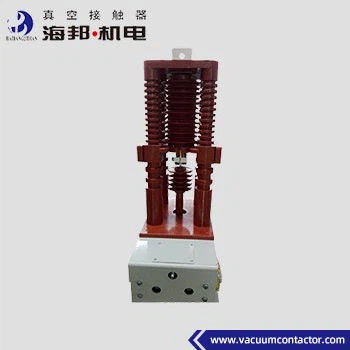

Hai Bang высоковольтный однофазный вакуумный контактёр подходит для систем питания переменного тока 50 ~ 60 Гц, основной цепи номинального напряжения 40,5 кВ, номинального тока 160A, 250A, 400A, 630A.Этот тип высокого напряжения однофазный вакуумный контактора в основном используется в качестве переключателя заземления, когда однофазный отказ земли происходит. Однофазный высоковольтный вакуумный контактёр используется в шкафах для подавления дуги и в электрических случаях, требующих однофазного управления.Высота окружающей среды, в которой используется однофазный высоковольтный вакуумный контактёр, не превышает 1000 метров над уровнем моря..
Виды:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J ((D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J ((D) /D-630-6.3
Технические данные:
|
Имя |
Единица |
Стоимость | ||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
40.5 |
|
| Номинальный рабочий ток (Ie) |
А. |
160,250,400,630 | ||
| Номинальная частота (fr) |
Гц |
50 ~ 60 | ||
| Номинальная пропускная способность |
А. |
10Ie (AC-4) | ||
| Номинальная пропускная способность |
А. |
8Ie (AC-4) | ||
| Номинальное короткое время выдерживать ток |
А. |
10I | ||
| Номинальный пиковый ток |
А. |
25I | ||
| Номинальная продолжительность короткого замыкания |
с |
4 | ||
| Максимальная пропускная способность |
kA, время |
6.3/3 | ||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
95 |
|
|
Вакуумные перерывы |
kV |
95 | ||
| Уменьшающий импульс выдерживает напряжение |
kV |
185 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Номинальная мощность (П) |
VA |
≤ 1000/100 (поглощение/держание) | ||
|
Вспомогательная схема |
Форма |
(3a+2b) |
||
| Номинальная стоимость | переменный ток 380В/5А, | |||
| постоянный 380В/1А | ||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | ||
|
Номинальная частота работы |
Долгосрочные |
время/час |
120 |
|
|
Краткосрочные |
время/час |
360 | ||
|
Механическая стойкость |
10000 раз |
3 | ||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3), 10 ((AC-4) | ||
|
Механические характеристики |
Время закрытия |
мс |
≤ 200 |
|
| Первоначальное время открытия |
мс |
≤100 ((электрическое содержание) | ||
| Закрытие отключения |
мс |
≤ 10 | ||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
