Плато тип 1 фазовый вакуумный контакттор 160A 250A 400A 630A номинальный ток
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Тип: | Вакуум | Номинальная частота: | 50/60 Гц |
|---|---|---|---|
| Фаза: | Одинокий | ||
| Выделить: | 1 Фазовый вакуумный контакттор 160A,Площадный контактёр с вакуумной фазой типа 1 |
||
Характер продукции

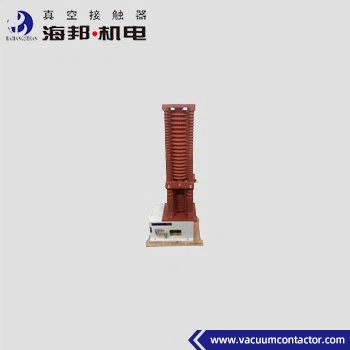

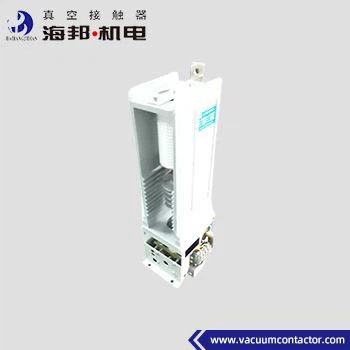

Однофазные вакуумные контакторы типа Hai Bang Plateau подходят для систем питания с переменным током 50 ~ 60 Гц, номинальным напряжением основной цепи 40,5 кВ и номинальным током 160A, 250A, 400A, 630A.JCZ1 Однофазный вакуумный контакттор в основном используется в качестве переключателя заземления при однофазном отказе в заземлении. JCZ1 однофазный вакуумный контактор AC используется в шкафах для подавления дуги и в электрических случаях, требующих однофазного управления.Высота окружающей среды, в которой используется однофазный вакуумный контакттор типа Plateau, не превышает 5000 метров над уровнем моря., таким образом, это вакуумный контакттор плато.
Виды:
JCZ1-40.5TG/D-160
JCZ1-40.5TG/D-250
JCZ1-40.5TG/D-400
JCZ1-40.5TG/D-630
Условия применения:
1. Температура окружающего воздуха: -25°C+40°C, средний показатель за 24 часа не должен превышать +35°C;
2. Высота: 5000 м или ниже; Наш патент показывает, что однофазный вакуумный контакттор JCZ1 типа плато может безопасно и стабильно работать на высоте 5000 м над уровнем моря.
3Относительная влажность воздуха: среднесуточная менее 95%, среднемесячная менее 90%, не должна превышать 50% при температуре окружающего воздуха до +40°C;
4- Окружающая среда: окружающий воздух не должен быть загрязнен коррозионными, легковоспламеняющимися или взрывоопасными газами и водяными парами; уровень загрязнения: уровень III;
5Установка однофазного плато типа вакуумного контактора:
При работе угол наклона между поверхностью установленного однофазного вакуумного контактора типа плато и горизонтальной плоскостью НЕ должен превышать 5°.
Примечание: Если вышеуказанные условия не могут соответствовать требованиям пользователя, он может договориться с производителем о специальной обработке продукта.
Технические данные:
|
Имя |
Единица |
Стоимость | ||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
40.5 |
|
| Номинальный рабочий ток (Ie) |
А. |
160, 250, 400, 630 | ||
| Номинальная частота (fr) |
Гц |
50 ~ 60 | ||
| Номинальная пропускная способность |
А. |
10Ie (AC-2) | ||
| Номинальная пропускная способность |
А. |
8Ie (AC-2) | ||
| Максимальная пропускная способность |
kA, время |
6.3, 3 | ||
| Номинальное короткое время выдерживать ток |
А. |
10I | ||
| Номинальный пиковый ток |
А. |
25I | ||
| Номинальная продолжительность короткого замыкания |
с |
4 | ||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
95 |
|
|
Вакуумные перерывы |
kV |
95 | ||
| Уменьшающий импульс выдерживает напряжение |
kV |
185 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Номинальная мощность (П) |
VA |
≤ 1000/100 (поглощение/держание) | ||
|
Вспомогательная схема |
Форма |
3a+3b |
||
| Номинальная стоимость | Обменное давление 380В/5А | |||
| постоянный 380В/1А | ||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | ||
|
Номинальная частота работы |
Долгосрочные |
время/час |
120 |
|
|
Краткосрочные |
время/час |
360 | ||
|
Механическая стойкость |
10000 раз |
3 | ||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3), 10 ((AC-4) | ||
|
Механические характеристики |
Время закрытия |
мс |
≤ 200 |
|
| Первоначальное время открытия |
мс |
≤ 100 | ||
| Закрытие отключения |
мс |
≤ 10 | ||
|
Примечание: номинальное регулирующее напряжение может быть выполнено в соответствии с требованиями клиента. |
||||
