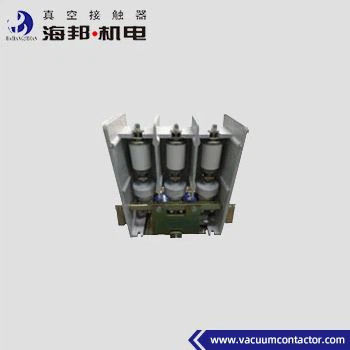

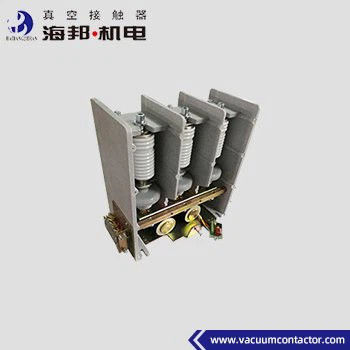

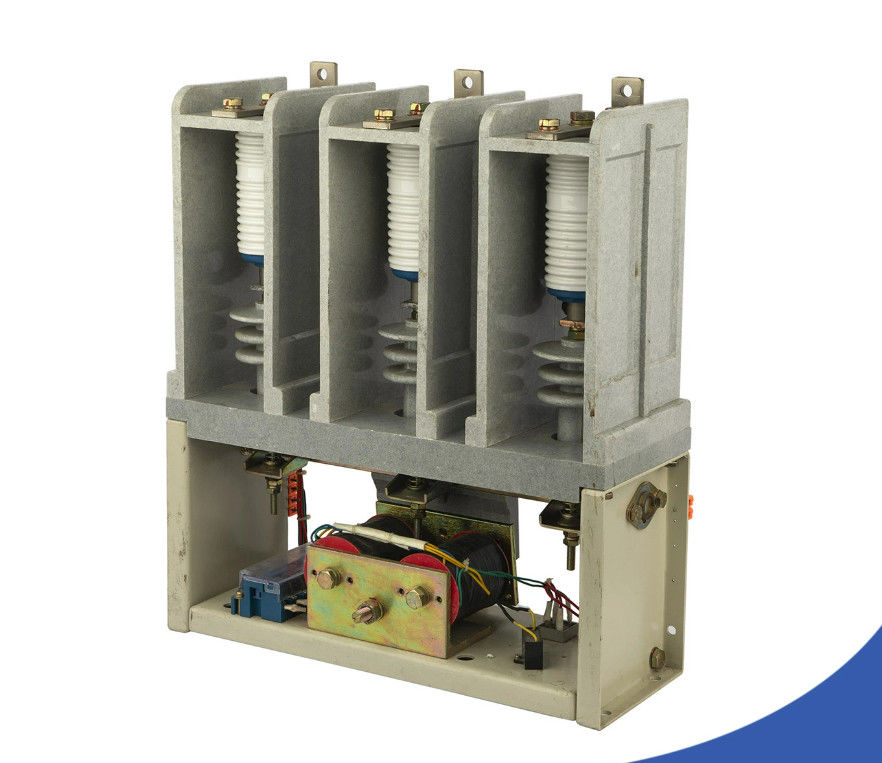

3.6кВ MV Вакуумный контактар 630A AC 50Hz - 60Hz Для энергосистем
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-17 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Выделить: | 3.6кВ вакуумный контактор MV,Контактник вакуума MV 60 Гц |
||
|---|---|---|---|
Характер продукции
Hai Bang 3.6kV Medium Voltage Vacuum Contactor подходит для энергосистем с переменным током 50 ~ 60 Гц, номинальным напряжением 3,6 кВ, номинальным током соответственно 160A, 250A, 400A, 630A.Он используется для прямого или удаленного подключения и отключения основной схемы и часто управления двигателями переменного токаЭтот тип вакуумного контактора среднего напряжения 3,6 кВ широко используется в нефтедобывающих, угольных шахтах, взрывозащитном оборудовании и других случаях.Высота окружающей среды, где 3.6 кВ вакуумный контактёр используется не выше 1000 метров над уровнем моря.
У нас есть другие типы вакуумных контакторов среднего напряжения 3,6 кВ, номинальный ток которых составляет 800 ~ 2500 А (JCZ3-3.6D / D-800 ~ 2500A) и 3200 А (JCZ3-3.6D / D-3200A).Для получения дополнительной информации обратитесь к категориям.
Виды:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
Технические данные:
| Имя |
Единица |
Стоимость | ||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
30,6 кВ |
|
| Номинальный рабочий ток (Ie) |
А. |
160A, 250A, 400A, 630A | ||
| Номинальная частота (fr) |
Гц |
50 ~ 60 | ||
| Номинальная пропускная способность |
А. |
10Ie (AC-4) | ||
| Номинальная пропускная способность |
А. |
8Ie (AC-4) | ||
| Максимальная пропускная способность |
kA, время |
6.3, 3 | ||
| Номинальное короткое время выдерживать ток |
А. |
10I | ||
| Номинальный пиковый ток |
А. |
25I | ||
| Номинальная продолжительность короткого замыкания |
с |
4 | ||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
18 |
|
|
Вакуумные перерывы |
kV |
18 | ||
| Уменьшающий импульс выдерживает напряжение |
kV |
40 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Номинальная мощность (П) |
VA |
≤ 600/50 (поглощающие/держащие) | ||
|
Вспомогательная схема |
Форма |
(3a+2b) |
||
| Номинальная стоимость | переменный ток 380В/5А, | |||
| постоянный 380В/1А | ||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | ||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
|
|
Краткосрочные |
время/час |
600 | ||
|
Механическая стойкость |
10000 раз |
100 | ||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3), 10 ((AC-4) | ||
|
Механические характеристики |
Время закрытия |
мс |
≤ 200 |
|
| 3-фазное асинхронное время |
мс |
≤ 3 | ||
| Первоначальное время открытия |
мс |
≤ 150 | ||
| Закрытие отключения |
мс |
≤ 10 | ||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
