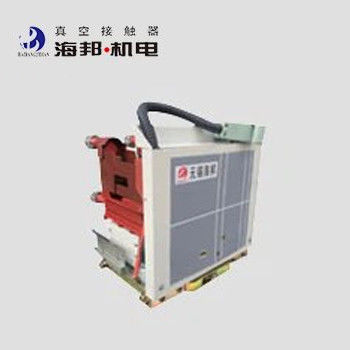

12 кВ 50 Гц / 60 Гц 3-фазный вакуумный контакттор-сплавильный комбинированный блок
Подробная информация о продукте:
| Место происхождения: | Китай |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-15 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Выделить: | Контактник вакуума 60 Гц 3 фазы,50 Гц 3-фазный вакуумный контакттор,Высокое напряжение соединения вакуум-контактора и предохранителя |
||
|---|---|---|---|
Характер продукции
Общее описание:
Hai Bang 12kV Вакуумный контактёр-сплавник Комбинированное устройство HCR-12J ((D) Y/D200-50T применимо к системам питания переменного тока 50-60 Гц, номинальное напряжение 12 кВ, номинальный ток 200 А. HCR-7.2J(D)Y/D315-50T - это еще один тип вакуумного контактора-сплавника., из которых номинальное напряжение 7,2 кВ и номинальный ток 315 А.
Вакуумный контактёр-защитный комбинированный блок может быть установлен в коммутаторном шкафу для формирования F-C схемы и использоваться в сочетании с комплексной защитой.Вакуумный контактёр сочетает в себе высоковольтный предохранитель, способный разрушать широкий диапазон короткозамыкающих ошибок, с вакуумным контактёром, который может часто работатьОн может использоваться для частого запуска двигателей и частого переключения трансформаторов и конденсаторов.
Вакуумный контактор-сплавник широко используется в электростанциях, химической промышленности, угольных шахтах, металлургии, портах и причалах.Он может быть использован электростанциями и промышленными и горнодобывающими предприятиями для включения и выключения высоковольтных двигателей переменного тока, трансформаторы, индукционные печи и другие нагрузки, и имеет функцию защиты от короткого замыкания.Повозка в нижней части 12kV вакуумный контакт-сплавник комбинации устройства может быть легко вынесен из шкафа управленияВысота окружающей среды, где используется продукт, не должна превышать 1000 метров над уровнем моря.
Технические данные:
|
Имя |
Единица | Стоимость | ||||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
7.2 | 12 | ||
| Номинальный рабочий ток (Ie) ((В зависимости от предохранителя) |
А. |
≤315 | ≤ 200 | |||
| Номинальная частота (fr) | Гц | 50 ~ 60 | ||||
| Номинальный ожидаемый ток прерывания короткого замыкания (эффективное значение) | kA | ≤ 50 | ||||
| Номинальный ожидаемый ток короткого замыкания (пиковое значение) | kA | 125 | ||||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
32 |
42 | ||
|
Вакуумные перерывы |
kV |
32 | 42 | |||
| Уменьшающий импульс выдерживает напряжение |
kV |
60 | 75 | |||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 | |||
| DC 110/220 | ||||||
| Номинальная мощность (П) | VA | ≤ 1000/100 (поглощение/держание) | ||||
| Номинальная мощность (P) механического удержания | VA | ≤ 900/600 (закрытие/открытие) | ||||
|
Вспомогательная схема |
Форма | (6a+6b) | ||||
|
Номинальная стоимость |
Обменное давление 380В/5А | |||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV | 2 | ||||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 | |||
|
Краткосрочные |
время/час | 600 | ||||
|
Механическая стойкость |
10000 раз | 30 | ||||
|
Электрическая стойкость |
10000 раз | 10 ((AC-3) | ||||
|
Механические характеристики |
Время закрытия |
мс |
≤ 150 | |||
| 3-фазное асинхронное время | мс | ≤ 3 | ||||
| Первоначальное время открытия | мс | ≤ 150 (электрическая зарядка), ≤ 60 (механическая зарядка) | ||||
| Закрытие отключения | мс | ≤ 4 | ||||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
