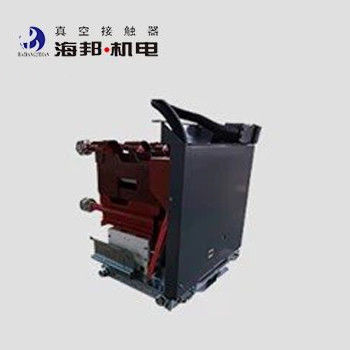

Высоковольтный вакуумный контактёр Сцепление предохранителей 7.2 кВ 12 кВ 110 В / 220 В
Подробная информация о продукте:
| Место происхождения: | Китай |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-15 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Выделить: | Комбинация предохранителей контактных вакуумов 110 В,Вакуумный контактёр соединение предохранителей 220В |
||
|---|---|---|---|
Характер продукции
Общее описание:
Hai Bang 7.2kV Вакуумный контактёр-сплавник Комбинированные устройства Type HCR-7.2J ((D) Y/D315-50T применимы к энергосистемам переменного тока 50-60 Гц и номинальному напряжению 7.2 кВ, номинальному току 315 А.
Hai Bang 12kV Вакуумный контактёр-сплавник Комбинированные устройства Type HCR-12J ((D) Y/D200-50T применимы для систем питания переменного тока 50-60 Гц и номинального напряжения 12 кВ, номинального тока 200 А.
Они могут быть установлены в коммутаторном шкафу, чтобы сформировать F-C схему и использоваться в сочетании с комплексной защитой.Вакуумный контактёр сочетает в себе высоковольтный предохранитель, способный разрушать широкий диапазон короткозамыкающих ошибок, с вакуумным контактёром, который может часто работатьВакуумный контакт-фьюзер может использоваться для частого запуска двигателей и частого переключения трансформаторов и конденсаторов.Вакуумный контакт-сплавник Комбинированные устройства широко используются в энергетических системах, таких как электростанции, химикатов, угольных шахт, металлургии, портов и причалов. может использоваться электростанциями и промышленными и горнодобывающими предприятиями для включения и выключения высоковольтных двигателей переменного тока, трансформаторов,индукционные печи и другие нагрузкиПовозка в нижней части 7,2 кВ вакуумного контакттора-сплавника может быть легко выведена из шкафа управления.Высота окружающей среды, в которой используется продукт, не превышает 1000 метров над уровнем моря.
Технические данные:
|
Имя |
Единица |
Стоимость | |||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
7.2 |
12 |
|
| Номинальный рабочий ток (Ie) ((В зависимости от предохранителя) |
А. |
≤315 |
≤ 200 | ||
| Номинальная частота (fr) |
Гц |
50 ~ 60 | |||
| Номинальный ожидаемый ток прерывания короткого замыкания (эффективное значение) |
kA |
≤ 50 | |||
| Номинальный ожидаемый ток короткого замыкания (пиковое значение) |
kA |
125 | |||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
32 |
42 |
|
|
Вакуумные перерывы |
kV |
32 |
42 | ||
| Уменьшающий импульс выдерживает напряжение |
kV |
60 |
75 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Номинальная мощность (П) |
VA |
≤ 1000/100 (поглощение/держание) | |||
| Номинальная мощность (P) механического удержания |
VA |
≤ 900/600 (закрытие/открытие) | |||
|
Вспомогательная схема |
Форма |
(6a+6b) |
|||
| Номинальная стоимость | Обменное давление 380В/5А | ||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | |||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
||
|
Краткосрочные |
время/час |
600 | |||
|
Механическая стойкость |
10000 раз |
30 | |||
|
Электрическая стойкость |
10000 раз |
10 ((AC-3) | |||
|
Механические характеристики |
Время закрытия |
мс |
≤ 150 |
||
| 3-фазное асинхронное время |
мс |
≤ 3 | |||
| Первоначальное время открытия |
мс |
≤ 150 (электрическая зарядка), ≤ 60 (механическая зарядка) | |||
| Закрытие отключения |
мс |
≤ 4 | |||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
