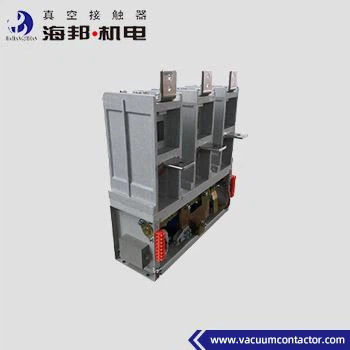

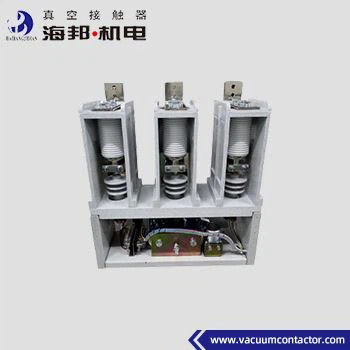

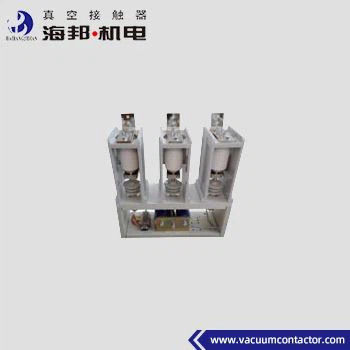

12 кВ 1000 А Горизонтальный вакуумный контактор 50 Гц / 60 Гц Тип CKG8
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-17 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Номинальная частота: | 50Hz/60Hz | ||
|---|---|---|---|
| Выделить: | 1000A Горизонтальный вакуумный контактёр,Горизонтальный вакуумный контакттор 50 Гц |
||
Характер продукции
Вакуумный контактёр Hai Bang CKG8 типа 12 кВ применим к энергосистемам переменного тока 50-60 Гц, номинальное напряжение 7,2 кВ и 12 кВ, номинальный рабочий ток 800, 1000 А, 1250 А, 1600 А, 2000 А.Этот тип высоковольтного вакуумного контактора используется для прямого или удаленного подключения и отключения основной схемы, и для управления электрическим оборудованием, таким как неиндуктивные двигатели и трансформаторы переменного тока.Высота окружающей среды, в которой используется высоковольтный вакуумный контактёр 12 кВ, не превышает 1000 метров над уровнем моря.
У нас есть еще один тип вакуумного контактора 12 кВ, номинальный ток которого 160A, 250A, 400A, 630A. Пожалуйста, обратитесь к категориям для получения дополнительной информации.
Виды:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Технические данные:
|
Имя |
Единица |
Стоимость | |||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
7.2 кВ |
12 кВ |
|
|
Номинальный рабочий ток (Ie) |
А. |
800, 1000A, 1250A, 1600A, 2000A | |||
|
Номинальная частота (fr) |
Гц |
50 ~ 60 | |||
|
Номинальная пропускная способность |
А. |
4Ie (AC-2) | |||
|
Номинальная пропускная способность |
А. |
6Ie (AC-2) | |||
|
Номинальное короткое время выдерживать ток |
А. |
8I | |||
|
Номинальный пиковый ток |
А. |
15I | |||
|
Максимальная пропускная способность |
А. |
8I, 3 раза | |||
|
Номинальная продолжительность короткого замыкания |
с |
2 | |||
|
Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
32 |
42 |
|
| Вакуумные перерывы |
kV |
32 |
42 | ||
|
Уменьшающий импульс выдерживает напряжение |
kV |
60 |
75 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
Номинальная мощность (П) |
VA |
≤ 1000/100 (поглощение/держание) | |||
|
Номинальная мощность (P) механического удержания |
VA |
≤ 900/600 (закрытие/открытие) | |||
|
Вспомогательная схема |
Форма |
(3a+2b) ~(6a+5b) |
|||
| Номинальная стоимость | переменный ток 380В/5А, | ||||
| постоянный 380В/1А | |||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | |||
|
Номинальная частота работы |
Долгосрочные |
время/час |
120 |
||
| Краткосрочные |
время/час |
360 | |||
|
Механическая стойкость |
10000 раз |
10 | |||
|
Электрическая стойкость |
10000 раз |
25 ((AC-2) | |||
|
Механические характеристики |
Время закрытия |
мс |
≤ 200 |
||
|
3-фазное асинхронное время |
мс |
≤ 3 | |||
|
Первоначальное время открытия |
мс |
≤ 60 | |||
|
Закрытие отключения |
мс |
≤ 10 | |||
Примечание:Номинальное напряжение управления может быть сделано в соответствии с требованиями клиента.
