40.5 кВ высоковольтный вакуумный контакттор 160A 250A 400A 630A HV вакуумный контакттор
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-17 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Номинальная частота: | 50/60 Гц | Экспортные рынки: | Глобальный |
|---|---|---|---|
| Упаковка: | Подлежит обсуждению | ||
| Выделить: | 40.5 кВ высоковольтный вакуумный контактёр,Высоковольтный вакуумный контакттор 160A,630A HV Вакуумный контактар |
||
Характер продукции

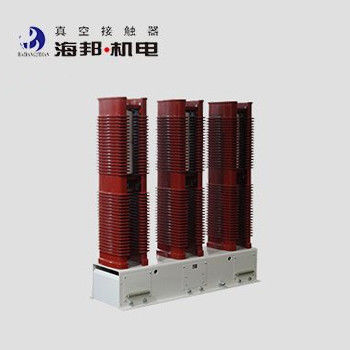

40.5 кВ высоковольтный вакуумный контактёр
Hai Bang 40.5kV высоковольтный вакуумный контактёр подходит для систем питания AC 50 ~ 60 Гц, основной цепи номинального напряжения 40.5 кВ, номинального тока 160A, 250A, 400A, 630A.Они используются для прямого или удаленного подключения и отключения основной схемыЭта серия 40,5 кВ высокого напряжения вакуумный контактёр принимает международный основный эпоксидный интегрально залитый полуцилиндрической изоляции рамочной структуры,который полностью отвечает требованиям международных правил по изоляцииВысота окружающей среды, на которой используется высоковольтный вакуумный контактёр 40,5 кВ, не должна превышать 1000 метров над уровнем моря.
Виды:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
Технические данные:
|
Имя |
Единица |
Стоимость |
|||||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
40.5 кВ |
||||
|
Номинальный рабочий ток (Ie) |
А. |
160А |
250А |
400A |
630А |
||
|
Номинальная пропускная способность соединения (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Номинальная пропускная способность (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Номинальный ток и время перегрузки |
kA/s |
2.4/1 |
3.75/1 |
"Слушай, как я слышу!" |
9.45/1 |
||
|
Номинальное короткое время выдерживания тока (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Номинальный пик устойчивости к току ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
Номинальная продолжительность короткого замыкания |
с |
4 |
|||||
|
Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
95 |
||||
|
Вакуумные перерывы |
kV |
95 |
|||||
|
Уменьшающий импульс выдерживает напряжение |
kV |
185 |
|||||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
Номинальная мощность (П) |
VA |
≤1500/30 (поглощение/держание) |
|||||
|
Номинальная мощность (P) механического удержания |
VA |
≤ 1500/600 (закрытие/открытие) |
|||||
|
Вспомогательная схема |
Форма |
6a+4b |
|||||
|
Номинальная стоимость |
переменный ток 380В/5А, |
||||||
|
постоянный 380В/1А |
|||||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 |
|||||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
||||
|
Краткосрочные |
время/час |
60 |
|||||
|
Механическая стойкость |
10000 раз |
100 |
|||||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3), 10 ((AC-4) |
|||||
|
Механические характеристики |
Время закрытия |
мс |
≤ 160 |
||||
|
3-фазное асинхронное время |
мс |
≤ 3 |
|||||
|
Первоначальное время открытия |
мс |
≤ 120 ((электрическое содержание) |
|||||
|
Закрытие отключения |
мс |
≤ 7 |
|||||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
