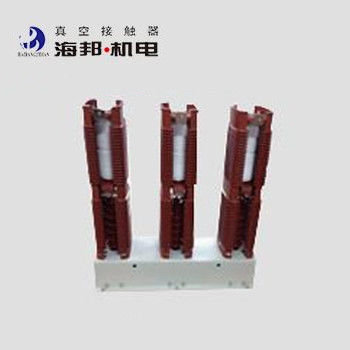

3 Фаза 40.5 кВ Вакуумный контактор Электрический тип Назначенный ток 160A 250A 400A 630A
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-17 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Выделить: | Вакуумный контакт 630A 40,5 кВ,Электрический вакуумный контактёр напряжением 40 |
||
|---|---|---|---|
Характер продукции
Hai Bang 40.5kV Вакуумный контакт 630A подходит для систем питания AC 50 ~ 60Hz, основного цепи номинальное напряжение 40.5kV, номинальный ток 160A, 250A, 400A, 630A. Эта серия 40.5 кВ высокое напряжение Вакуумный контактёр принимает международную основную эпоксидную интегрально залитую полуцилиндрическую изоляционную структуру рамыВакуумный контактёр 40,5 кВ используется для прямого или удаленного подключения и отключения основной цепи.Высота окружающей среды, где 40Высоковольтный вакуумный контактёр с напряжением 0,5 кВ используется не выше 1000 метров над уровнем моря.
Виды:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
Технические данные:
|
Имя |
Единица |
Стоимость |
|||||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
40.5 кВ |
||||
|
Номинальный рабочий ток (Ie) |
А. |
160А |
250А |
400A |
630А |
||
|
Номинальная пропускная способность соединения (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Номинальная пропускная способность (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Номинальный ток и время перегрузки |
kA/s |
2.4/1 |
3.75/1 |
"Слушай, как я слышу!" |
9.45/1 |
||
|
Номинальное короткое время выдерживания тока (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Номинальный пик устойчивости к току ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
Номинальная продолжительность короткого замыкания |
с |
4 |
|||||
|
Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
95 |
||||
|
Вакуумные перерывы |
kV |
95 |
|||||
|
Уменьшающий импульс выдерживает напряжение |
kV |
185 |
|||||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
Номинальная мощность (П) |
VA |
≤1500/30 (поглощение/держание) |
|||||
|
Номинальная мощность (P) механического удержания |
VA |
≤ 1500/600 (закрытие/открытие) |
|||||
|
Вспомогательная схема |
Форма |
6a+4b |
|||||
|
Номинальная стоимость |
переменный ток 380В/5А, |
||||||
|
постоянный 380В/1А |
|||||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 |
|||||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
||||
|
Краткосрочные |
время/час |
60 |
|||||
|
Механическая стойкость |
10000 раз |
100 |
|||||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3), 10 ((AC-4) |
|||||
|
Механические характеристики |
Время закрытия |
мс |
≤ 160 |
||||
|
3-фазное асинхронное время |
мс |
≤ 3 |
|||||
|
Первоначальное время открытия |
мс |
≤ 120 ((электрическое содержание) |
|||||
|
Закрытие отключения |
мс |
≤ 7 |
|||||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
