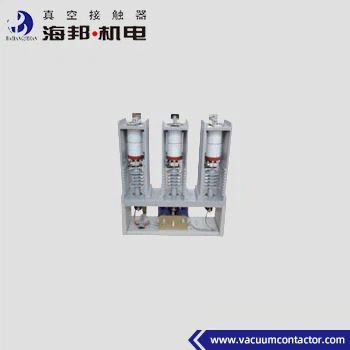

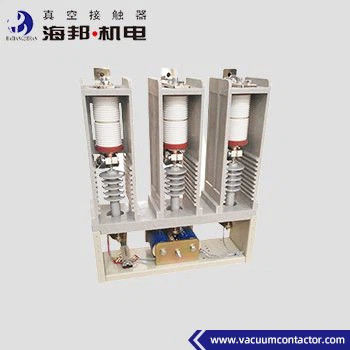

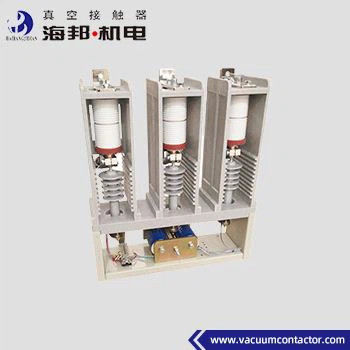

Плато тип 3 фазовый вакуумный контактёр высокое напряжение 1250A
Подробная информация о продукте:
| Место происхождения: | Китай |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-15 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Выделить: | Плато 3-фазный вакуумный контактёр,3 фазовый вакуумный контактёр 1250A |
||
|---|---|---|---|
Характер продукции
Hai Bang Plateau Type High Voltage Vacuum Contactor предназначен для платовой среды. Он подходит для энергосистем с переменным током 50 ~ 60 Гц, номинальным напряжением 7,2 кВ, 12 кВ,и номинального тока 160A ~ 1250A.JCZ9 Плато тип 3 фазовый вакуумный контакттор используется для прямого или удаленного подключения и отключения основной схемы, управления двигателями переменного тока, трансформаторами и другим электрическим оборудованием.Высота окружающей среды, в которой используется вакуумный контакттор Plateau Type 3 Phase, не должна превышать 5000 метров над уровнем моря..
Виды:
JCZ9-7.2-JTG/D160 ~ 1250
JCZ9-12-JTG/D160 ~ 1250
Условия применения:
1. Температура окружающего воздуха: -25°C+40°C, средний показатель за 24 часа не должен превышать +35°C;
2. Высота: 5000 м или ниже; Мы подали заявку на патент, который показывает, что вакуумный контакттор типа JCZ9 плато может безопасно и стабильно работать на высоте 5000 м над уровнем моря.
3Относительная влажность воздуха: среднесуточная менее 95%, среднемесячная менее 90%, не должна превышать 50% при температуре окружающего воздуха до +40°C;
4- Окружающая среда: окружающий воздух не должен быть загрязнен коррозионными, легковоспламеняющимися или взрывоопасными газами и водяными парами; уровень загрязнения: уровень III;
5Установка вакуумного контактора типа Plateau:
При работе угол наклона между поверхностью высоковольтного вакуумного контактора типа Plateau и горизонтальной плоскостью НЕ должен превышать 5°.
Примечание: Если вышеуказанные условия не могут соответствовать требованиям пользователя, он может договориться с производителем о специальной обработке продукта.
Технические данные:
|
Имя |
Единица |
Стоимость | |||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
7.2 |
12 |
|
| Номинальный рабочий ток (Ie) |
А. |
160 ~ 1250 | |||
| Номинальная частота (fr) |
Гц |
50 ~ 60 | |||
| Номинальная пропускная способность |
А. |
10Ie (AC-4) | |||
| Номинальная пропускная способность |
А. |
8Ie (AC-4) | |||
| Номинальное короткое время выдерживать ток |
А. |
10I | |||
| Номинальный пиковый ток |
А. |
25I | |||
| Номинальная продолжительность короткого замыкания |
с |
4 | |||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
32 |
42 |
|
|
Вакуумные перерывы |
kV |
32 |
42 | ||
| Уменьшающий импульс выдерживает напряжение |
kV |
60 |
75 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Номинальная мощность (П) |
VA |
≤ 1000/100 (поглощение/держание) | |||
| Номинальная мощность (P) механического удержания |
VA |
≤ 900/600 (закрытие/открытие) | |||
|
Вспомогательная схема |
Форма |
(3a+2b) ~(6a+5b) |
|||
| Номинальная стоимость | переменный ток 380В/5А, | ||||
| постоянный 380В/1А | |||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | |||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
||
|
Краткосрочные |
время/час |
600 | |||
|
Механическая стойкость |
10000 раз |
100 | |||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3), 10 ((AC-4) | |||
|
Механические характеристики |
Время закрытия |
мс |
≤ 160 |
||
| 3-фазное асинхронное время |
мс |
≤ 3 | |||
| Первоначальное время открытия |
мс |
≤100 ((электрическое устройство), ≤60 ((механическое устройство) | |||
| Закрытие отключения |
мс |
≤ 5 | |||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
3Продукт может быть использован для 1250А или 15КВ (общий тип) путем специального изготовления.
