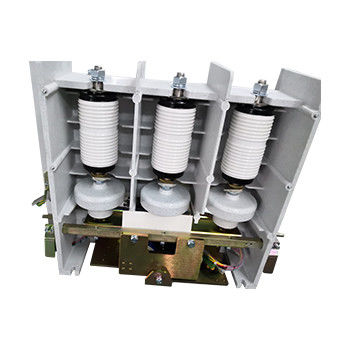

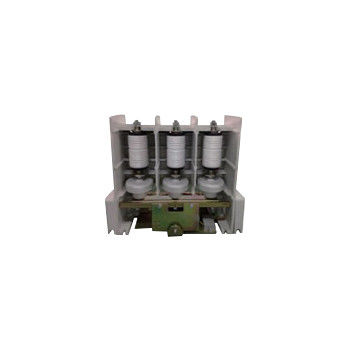

Вакуумный контактор 12 кВ для конденсатора - Вакуумный контактор высокого напряжения
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|
|
Подробная информация |
|||
| Выделить: | Вакуумный контактёр 12 кВ для конденсаторов,Вакуумный контактёр для конденсатора высокого напряжения |
||
|---|---|---|---|
Характер продукции
Вакуумный контактёр 12 кВ для конденсатора - Вакуумный контактёр высокого напряжения, номинальное напряжение 12 кВ, номинальный ток 160A, 250A, 400A, 630A
Общее описание:
Hai Bang высоковольтное 3-фазное вакуумное контакторе Type JCZ5 12kV вакуумное контакторе для конденсатора применимо к системам питания переменного тока 50-60 Гц, номинальное напряжение до 12 кВ, номинальный ток до 630 А.Этот тип 12 кВ вакуумного контактора для конденсатора используется для прямого или удаленного подключения и отключения основной схемы и часто контролировать емкостные нагрузкиJCZ5 12 кВ вакуумный контактор для конденсатора широко используется в электросети реактивной компенсации мощности, химической промышленности, металлургии,водоснабжение и очистка сточных водВысота окружающей среды, в которой используется 3-фазный вакуумный контактёр, не должна превышать 1000 метров над уровнем моря.
Виды:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Технические данные:
| Имя | Единица | Стоимость | ||||
| Главная схема | Номинальное рабочее напряжение (Ue) | kV | 12 кВ | |||
| Номинальный рабочий ток (Ie) | А. | 160A ~ 630A | ||||
| Номинальная частота (fr) | Гц | 50 ~ 60 | ||||
| Номинальная пропускная способность | А. | 10Ie (AC-4) | ||||
| Номинальная пропускная способность | А. | 8Ie (AC-4) | ||||
| Номинальное короткое время выдерживать ток | А. | 10I | ||||
| Номинальный пиковый ток | А. | 25I | ||||
| Номинальная продолжительность короткого замыкания | с | 4 | ||||
| Максимальная пропускная способность | 6.3 кА, 3 раз. | |||||
| Частота питания выдерживает напряжение | Терминал проводки на землю | kV | 42 | |||
| Вакуумные перерывы | kV | 42 | ||||
| Уменьшающий импульс выдерживает напряжение | kV | 75 | ||||
| Номинальный ток разрыва одного конденсатора (C2) | А. | 160-400 | ||||
| Схема управления | Номинальное напряжение (Us) | V | Переменное или постоянное. 110/220 | |||
| Номинальная мощность (П) | VA | ≤ 1000/100 (поглощение/держание) | ||||
| Вспомогательная схема | Форма | (3a+2b) ~(6a+5b) | ||||
| Номинальная стоимость | переменный ток 380В/5А, | |||||
| постоянный 380В/1А | ||||||
| Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение | kV | 2 | ||||
| Номинальная частота работы | Долгосрочные | время/час | 300 | |||
| Краткосрочные | время/час | 600 | ||||
| Механическая стойкость | 10000 раз | 100 | ||||
| Электрическая стойкость | 10000 раз | 25 ((AC-3), 10 ((AC-4) | ||||
| Механические характеристики | Время закрытия | мс | ≤ 200 | |||
| 3-фазное асинхронное время | мс | ≤ 3 | ||||
| Первоначальное время открытия | мс | ≤ 160 | ||||
| Закрытие отключения | мс | ≤ 10 | ||||
|
Примечание: 1. номинальное напряжение управления может быть сделано в соответствии с требованиями клиента. 2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз. |
||||||
