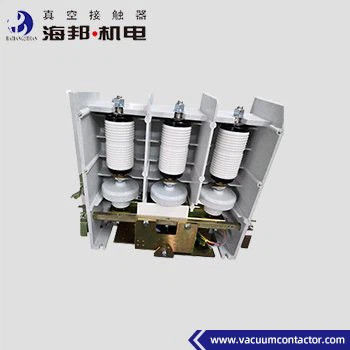

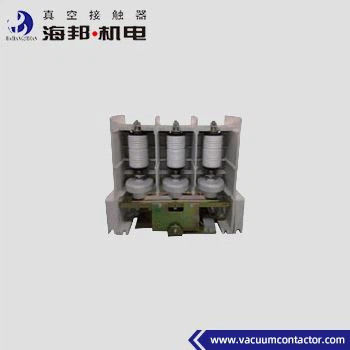

Высоковольтный HV 3-фазный вакуумный контактор 12 кВ для конденсатора
Подробная информация о продукте:
| Место происхождения: | Китай |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-15 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Выделить: | 3 фазовый вакуумный контактёр 12 кВ,Высоковольтный 3-фазный вакуумный контактёр,ВВ вакуумный контактёр 12 кВ |
||
|---|---|---|---|
Характер продукции
Контактник для вакуума с высоким напряжением Hai Bang Type JCZ5 3-фазный вакуумный контактник для конденсатора применим для систем питания переменного тока 50-60 Гц, номинальное напряжение до 12 кВ, номинальный ток до 630 А.Этот тип 3-фазный вакуумный контактора для конденсатора используется для прямого или удаленного подключения и отключения основной схемы и часто контролировать емкостные нагрузкиЭтот тип 3-фазного вакуумного контактора для конденсатора широко используется в электросети реактивной компенсации мощности, химической промышленности, металлургии,водоснабжение и очистка сточных водВысота окружающей среды, в которой используется 3-фазный вакуумный контактёр, не должна превышать 1000 метров над уровнем моря.
Виды:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Технические данные:
|
Имя |
Единица |
Стоимость | ||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
12 кВ |
|
| Номинальный рабочий ток (Ie) |
А. |
160A ~ 630A | ||
| Номинальная частота (fr) |
Гц |
50 ~ 60 | ||
| Номинальная пропускная способность |
А. |
10Ie (AC-4) | ||
| Номинальная пропускная способность |
А. |
8Ie (AC-4) | ||
| Номинальное короткое время выдерживать ток |
А. |
10I | ||
| Номинальный пиковый ток |
А. |
25I | ||
| Номинальная продолжительность короткого замыкания |
с |
4 | ||
| Максимальная пропускная способность | 6.3 кА, 3 раза | |||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
42 |
|
|
Вакуумные перерывы |
kV |
42 | ||
| Уменьшающий импульс выдерживает напряжение |
kV |
75 | ||
| Номинальный ток разрыва одного конденсатора (C2) |
А. |
160-400 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
Переменное или постоянное. 110/220 |
|
| Номинальная мощность (П) |
VA |
≤ 1000/100 (поглощение/держание) | ||
|
Вспомогательная схема |
Форма |
(3a+2b) ~(6a+5b) |
||
| Номинальная стоимость | переменный ток 380В/5А, | |||
| постоянный 380В/1А | ||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | ||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
|
|
Краткосрочные |
время/час |
600 | ||
|
Механическая стойкость |
10000 раз |
100 | ||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3), 10 ((AC-4) | ||
|
Механические характеристики |
Время закрытия |
мс |
≤ 200 |
|
| 3-фазное асинхронное время |
мс |
≤ 3 | ||
| Первоначальное время открытия |
мс |
≤ 160 | ||
| Закрытие отключения |
мс |
≤ 10 | ||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
