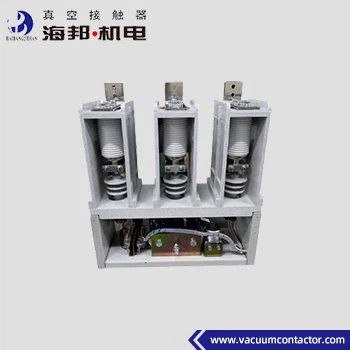

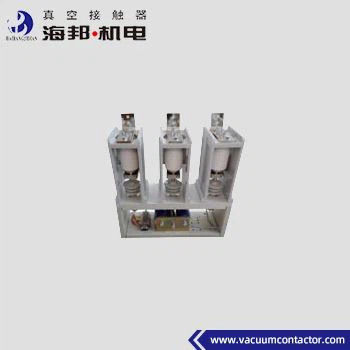

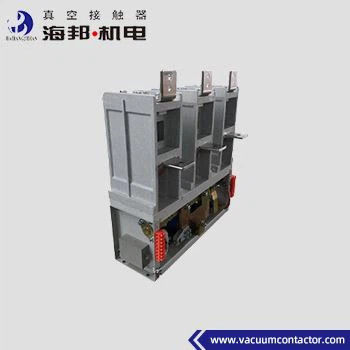

Высоковольтный 12 кВ 3-фазный вакуумный контакттор 85% - 110% от номинального рабочего напряжения
Подробная информация о продукте:
| Место происхождения: | Китай |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-15 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Выделить: | 12 кВ 3-фазный вакуумный контактёр,Высоковольтный 3-фазный вакуумный контактёр,Высоковольтный 12 кВ вакуумный контактёр |
||
|---|---|---|---|
Характер продукции
Hai Bang Medium Voltage 3 Phase AC Vacuum Contactor Type JCZ3-3.6D/D-800~2500A подходит для систем питания переменного тока 50~60 Гц, номинального напряжения 3,6 кВ основной цепи и номинального тока 800-2500А. 3.6 кВ 3-фазный вакуумный контактёр широко используется в нефтиТрехфазный вакуумный контактор переменного тока используется для прямого или удаленного подключения и отключения основной цепи и частого управления двигателями переменного тока.трансформаторы и другие устройства электрического управленияВысота окружающей среды, в которой используется 12 кВ 3-фазный вакуумный контактёр, не должна превышать 1000 метров над уровнем моря.
Технические данные:
|
Имя |
Единица |
Стоимость | ||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
30,6 кВ |
|
| Номинальный рабочий ток (Ie) |
А. |
800A ~ 2500A | ||
| Номинальная частота (fr) |
Гц |
50 ~ 60 | ||
| Номинальная пропускная способность |
kA |
12.5 | ||
| Номинальная пропускная способность |
kA |
10 | ||
| Максимальная пропускная способность |
kA |
12.5 | ||
| Номинальное короткое время выдерживать ток |
kA |
10 | ||
| Номинальный пиковый ток |
kA |
12.5 | ||
| Номинальная продолжительность короткого замыкания |
с |
4 | ||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
18 |
|
|
Вакуумные перерывы |
kV |
18 | ||
| Уменьшающий импульс выдерживает напряжение |
kV |
40 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Номинальная мощность (Ps)электрическая мощность ((800 ~ 3200A) |
VA |
≤ 600/50 (поглощающие/держащие) | ||
| Номинальная мощность (P) механического удержания ((800 ~ 2500) |
VA |
≤ 900/600 (закрытие/открытие) | ||
|
Вспомогательная схема |
Форма |
(3a+2b) |
||
| Номинальная стоимость | переменный ток 380В/5А, | |||
| постоянный 380В/1А | ||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | ||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
|
|
Краткосрочные |
время/час |
600 | ||
|
Механическая стойкость |
10000 раз |
10 | ||
|
Электрическая стойкость |
10000 раз |
10 | ||
|
Механические характеристики |
Время закрытия |
мс |
≤ 200 |
|
| 3-фазное асинхронное время |
мс |
≤ 3 | ||
| Первоначальное время открытия |
мс |
≤ 150 | ||
| Закрытие отключения |
мс |
≤ 10 | ||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
