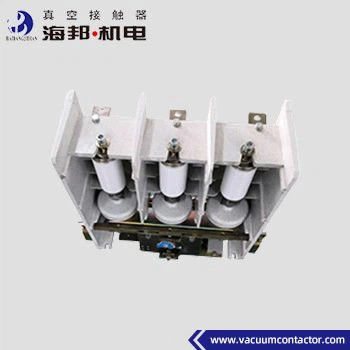

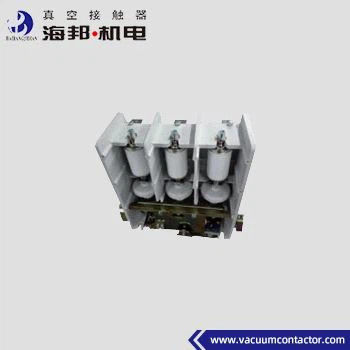

Конденсатор 3-фазный вакуумный контактор 7.2 кВ высоковольтный вакуумный контактор
Подробная информация о продукте:
| Место происхождения: | Китай |
Оплата и доставка Условия:
| Цена: | negotiable |
|---|---|
| Время доставки: | 7-15 рабочих дней |
| Условия оплаты: | Условия оплаты: L/C, T/T, D/A, D/P |
|
Подробная информация |
|||
| Выделить: | Конденсатор 3-фазный вакуумный контактор,3 фазовый вакуумный контактор 7,2 кВ |
||
|---|---|---|---|
Характер продукции
Конденсатор 3-фазный вакуумный контактор
Хай Банг высоковольтный вакуумный контакттор Type JCZ53 Фазовый вакуумный контакттор, применимый к системам питания переменного тока 50-60 Гц, номинальное напряжение до 7,2 кВ, номинальный ток 160A, 250A, 400A, 630A.Этот тип конденсатора 3-фазный вакуумный контактора используется для прямого или удаленного подключения и отключения основной схемы и часто контролировать емкостные нагрузкиЭтот тип конденсатора 3-фазного вакуумного контактора широко используется в энергетической сети компенсации реактивной мощности.Высота окружающей среды, где используется вакуумный контактёр, не должна превышать 1000 метров над уровнем моря..
Виды:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Технические данные:
|
Имя |
Единица |
Стоимость | ||
|
Главная схема |
Номинальное рабочее напряжение (Ue) |
kV |
7.2 кВ |
|
| Номинальный рабочий ток (Ie) |
А. |
160A, 250A, 400A, 630A | ||
| Номинальная частота (fr) |
Гц |
50 ~ 60 | ||
| Номинальная пропускная способность |
А. |
10Ie (AC-4) | ||
| Номинальная пропускная способность |
А. |
8Ie (AC-4) | ||
| Номинальное короткое время выдерживать ток |
А. |
10I | ||
| Номинальный пиковый ток |
А. |
25I | ||
| Номинальная продолжительность короткого замыкания |
с |
4 | ||
| Максимальная пропускная способность |
kA, время |
6.3/3 | ||
| Частота питания выдерживает напряжение |
Терминал проводки на землю |
kV |
32 |
|
|
Вакуумные перерывы |
kV |
32 | ||
| Уменьшающий импульс выдерживает напряжение |
kV |
60 | ||
| Номинальный ток разрыва одного конденсатора (C2) |
А. |
160 | ||
|
Схема управления |
Номинальное напряжение (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Номинальная мощность (П) |
VA |
≤ 1000/100 (поглощение/держание) | ||
| Номинальная мощность (P) механического удержания |
VA |
≤ 900/600 (закрытие/открытие) | ||
|
Вспомогательная схема |
Форма |
(3a+2b) ~(6a+5b) |
||
| Номинальная стоимость | переменный ток 380В/5А, | |||
| постоянный 380В/1А | ||||
|
Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение |
kV |
2 | ||
|
Номинальная частота работы |
Долгосрочные |
время/час |
300 |
|
|
Краткосрочные |
время/час |
600 | ||
|
Механическая стойкость |
10000 раз |
100 | ||
|
Электрическая стойкость |
10000 раз |
25 ((AC-3), 10 ((AC-4) | ||
|
Механические характеристики |
Время закрытия |
мс |
≤ 200 |
|
| 3-фазное асинхронное время |
мс |
≤ 3 | ||
| Первоначальное время открытия |
мс |
≤100 ((электрическое устройство), ≤60 ((механическое устройство) | ||
| Закрытие отключения |
мс |
≤ 5 | ||
Примечание:
1Назначенное напряжение управления может быть сделано в соответствии с требованиями клиента.
2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз.
