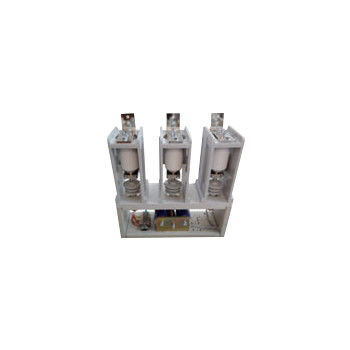

12 кВ 800 А высоковольтный вакуумный контактор
Подробная информация о продукте:
| Место происхождения: | Китай |
|
Подробная информация |
|||
| Выделить: | Контактник вакуума высокого напряжения 800A,12 кВ высоковольтный вакуумный контактёр,Вакуумный контактёр для распределения электроэнергии |
||
|---|---|---|---|
Характер продукции
Вакуумный контактёр 12 кВ 800 А - Вакуумный контактёр высокого напряжения, номинальное напряжение 12 кВ, номинальный ток 800 А, 1000 А, 1250 А, 1600 А, 2000 А
Общее описание:
Вакуумный контактёр Hai Bang 12 кВ (номинальный ток 800A - 2000A) применим к энергосистемам переменного тока 50-60 Гц, номинальное напряжение 7,2 кВ и 12 кВ, номинальный рабочий ток 800, 1000 А, 1250 А, 1600 А, 2000 А.Этот тип высоковольтного вакуумного контактора используется для прямого или удаленного подключения и отключения основной схемы, и для управления электрическим оборудованием, таким как неиндуктивные двигатели и трансформаторы переменного тока.
Высота окружающей среды, в которой используется высоковольтный вакуумный контактёр 12 кВ, не должна превышать 1000 метров над уровнем моря.У нас есть вакуумные контакторы плато типа, которые можно использовать в окружающей среде ниже 5000 метров над уровнем моря.. Пожалуйста, ознакомьтесь с списком 3 фазных вакуумных контакторов для получения дополнительной информации.
У нас есть еще один тип вакуумного контактора 12 кВ, номинальный ток которого 160A, 250A, 400A, 630A. Пожалуйста, обратитесь к категориям для получения дополнительной информации.
Виды:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Технические данные:
| Имя | Единица | Стоимость | |||||
| Главная схема | Номинальное рабочее напряжение (Ue) | kV | 7.2 кВ | 12 кВ | |||
| Номинальный рабочий ток (Ie) | А. | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Номинальная частота (fr) | Гц | 50 ~ 60 | |||||
| Номинальная пропускная способность | А. | 4Ie (AC-2) | |||||
| Номинальная пропускная способность | А. | 6Ie (AC-2) | |||||
| Номинальное короткое время выдерживать ток | А. | 8I | |||||
| Номинальный пиковый ток | А. | 15I | |||||
| Максимальная пропускная способность | А. | В 8 раз. | |||||
| Номинальная продолжительность короткого замыкания | с | 2 | |||||
| Частота питания выдерживает напряжение | Терминал проводки на землю | kV | 32 | 42 | |||
| Вакуумные перерывы | kV | 32 | 42 | ||||
| Уменьшающий импульс выдерживает напряжение | kV | 60 | 75 | ||||
| Схема управления | Номинальное напряжение (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Номинальная мощность (P) электроустановок | VA | ≤ 1000/100 (поглощение/держание) | |||||
| Номинальная мощность (P) механического удержания | VA | ≤ 900/600 (закрытие/открытие) | |||||
| Вспомогательная схема | Форма | (3a+2b) ~(6a+5b) | |||||
| Номинальная стоимость | переменный ток 380В/5А, | ||||||
| постоянный 380В/1А | |||||||
| Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение | kV | 2 | |||||
| Номинальная частота работы | Долгосрочные | время/час | 120 | ||||
| Краткосрочные | время/час | 360 | |||||
| Механическая стойкость | 10000 раз | 10 | |||||
| Электрическая стойкость | 10000 раз | 25 ((AC-2) | |||||
| Механические характеристики | Время закрытия | мс | ≤ 200 | ||||
| 3-фазное асинхронное время | мс | ≤ 3 | |||||
| Первоначальное время открытия | мс | ≤ 60 | |||||
| Закрытие отключения | мс | ≤ 10 | |||||
| Примечание: номинальное напряжение управления может быть выполнено в соответствии с требованиями клиента. | |||||||
