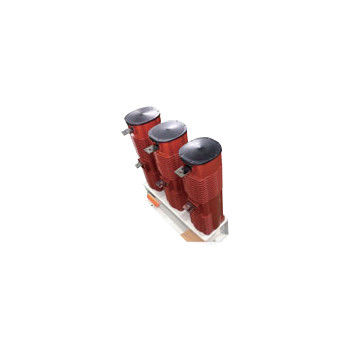

24 кВ 630 А вакуумный контактёр - высоковольтный вакуумный контактёр
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | haibang |
|
Подробная информация |
|||
| Выделить: | 24 кВ высоковольтный вакуумный контактёр,Контактник вакуумный высоковольтный 630A |
||
|---|---|---|---|
Характер продукции
24 кВ 630 А вакуумный контактор - высоковольтный вакуумный контактор, номинальное напряжение 24 кВ, номинальный ток 160 А, 250 А, 400 А, 630 А
Общее описание:
Вакуумный контактёр Hai Bang 24kV 630A подходит для систем питания переменного тока 50 ~ 60 Гц, номинальное напряжение 24 кВ, номинальный ток 160A, 250A, 400A, 630A.24 кВ высокого напряжения Вакуумные контакторы используются для прямого или удаленного подключения и отключения основной схемыЭта серия 24 кВ высокого напряжения вакуумный контактёр принимает международный основный эпоксидный интегрально залитый полуцилиндрической изоляции рамочной структуры,который полностью отвечает требованиям международных правил по изоляцииВысота окружающей среды, в которой используется вакуумный контактёр 24 кВ 630 А, не должна превышать 1000 метров над уровнем моря.
Виды:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Технические данные:
| Имя | Единица | Стоимость | ||||||
| Главная схема | Номинальное рабочее напряжение (Ue) | kV | 24 кВ | |||||
| Номинальный рабочий ток (Ie) | А. | 160А | 250А | 400A | 630А | |||
| Номинальная пропускная способность соединения (Im) | kA | 1.6 | 2.5 | 4 | 6.3 | |||
| Номинальная пропускная способность (Ic) | kA | 1.28 | 2 | 3.2 | 5.04 | |||
| Номинальный ток и время перегрузки | kA/s | 2.4/1 | 3.75/1 | "Слушай, как я слышу!" | 9.45/1 | |||
| Номинальное короткое время выдерживания тока (Ik) | kV | 1.6 | 2.5 | 4 | 6.3 | |||
| Номинальный пиковый ток (Ip) | kV | 4 | 6.25 | 10 | 16 | |||
| Номинальная продолжительность короткого замыкания | с | 4 | ||||||
| Частота питания выдерживает напряжение | Терминал проводки на землю | kV | 65 | |||||
| Вакуумные перерывы | kV | 65 | ||||||
| Уменьшающий импульс выдерживает напряжение | kV | 125 | ||||||
| Схема управления | Номинальное напряжение (Us) | V | AC 110/220/380 | |||||
| DC 110/220 | ||||||||
| Номинальная мощность (P) электроустановок | VA | ≤2000/30 (поглощающие/держащие) | ||||||
| Номинальная мощность (P) механического удержания | VA | ≤2000/700 (закрытие/открытие) | ||||||
| Вспомогательная схема | Форма | 3a+2b | ||||||
| Номинальная стоимость | переменный ток 380В/5А, | |||||||
| постоянный 380В/1А | ||||||||
| Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение | kV | 2 | ||||||
| Номинальная частота работы | Долгосрочные | время/час | 300 | |||||
| Краткосрочные | время/час | 60 | ||||||
| Механическая стойкость | 10000 раз | 100 | ||||||
| Электрическая стойкость | 10000 раз | 25 ((AC-3), 10 ((AC-4) | ||||||
| Механические характеристики | Время закрытия | мс | ≤ 200 | |||||
| 3-фазное асинхронное время | мс | ≤ 3 | ||||||
| Первоначальное время открытия | мс | ≤50 ((электрическое содержание) | ||||||
| Закрытие отключения | мс | ≤ 6 | ||||||
|
Примечание: 1. номинальное напряжение управления может быть сделано в соответствии с требованиями клиента. 2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз. |
||||||||
