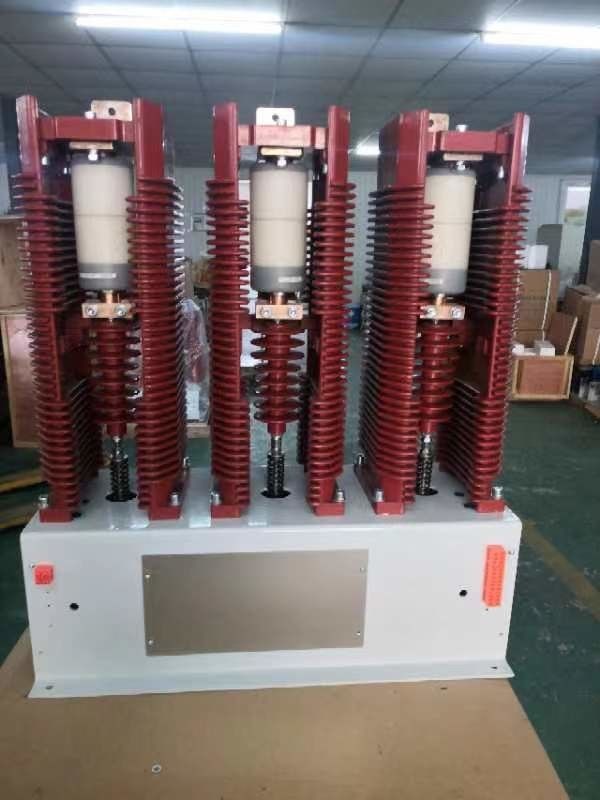

24 кВ высоковольтный вакуумный контакттор Трехфазный вакуумный контакттор
Подробная информация о продукте:
| Место происхождения: | Китай |
|
Подробная информация |
|||
| Выделить: | 24 кВ высоковольтный вакуумный контактёр,Трехфазный высоковольтный вакуумный контактёр,24 кВ трехфазный вакуумный контактёр |
||
|---|---|---|---|
Характер продукции
24 кВ 3-фазный вакуумный контактёр - высоковольтный вакуумный контактёр, номинальный ток 800A, 1000A, 1250A
Общее описание:
Hai Bang JCZ3-24kV AC высоковольтные вакуумные контакторы недавно разработаны нашей компанией для применения системы 24KV, поддержанные нашим многолетним опытом в области проектирования и технической мощности;либо внешний вид и производительность, надежность, применимость и легкость обслуживания соответствуют требованиям клиентов.
Характеристики продукта
•Главная схема
• Международная основополагающая технология эпоксидной интегральной формовки для изоляционной канистровой рамы, которая полностью отвечает требованиям изоляции, установленным в Государственном стандарте.
• Используйте вакуумный выключатель от известного отечественного производителя, который обладает зрелыми технологиями, надежным качеством и хорошей репутацией на рынке.
• Для класса 630A используйте двойную динамическую конечную связь с конечной поверхностью и проводящей застежкой, которая имеет небольшое сопротивление при контакте, низкое повышение температуры и более надежное.
• Автобусная стержня либо хорошая по внешнему виду и прочная, для статического (верхнего) контактного терминала есть два выбора: уровневые и вертикальные способы подключения, и в то же время,применяется для выбора выхода провода в одном или разных направлениях для динамических и статических контактных терминалов., чтобы пользователям было удобнее.
•Электромагнитная система
• Уникальный встроенный герметичный вспомогательный выключатель большой вместимости по сравнению с аналогичными продуктами значительно повышает надежность вспомогательного выключателя при безопасном использовании.
• Оптимизирует структуру действия, что снижает мощность активации и поддержания катушки, и, следовательно, при более низком повышении температуры, более длительный срок службы и лучшую надежность.
• Для перемещающегося разрыва арматуры установлен предельный буфер, который исключает скрытые проблемы, возникающие в результате отскока разрыва.вспомогательный переключатель прокол также использует буфер и что снижает ударную силу действия и способствует надежности вспомогательного переключателя.
•Структура действий
• Гибкий подшипник вала принимает силу без ловли, небольшой по оси плавающий и что способствует производительности и согласованности действия.
• Разумный механизм действия и движущийся конец имеют двойной механизм направления, который может обеспечить динамический проводящий стержень в вакуумной трубке.
Виды:
JCZ3-24D/D-800
JCZ3-24D/D-1000
JCZ3-24D/D-1250
Технические данные:
| Технические требования | Единица | параметры | ||||||
|
Главная схема |
Номинальное рабочее напряжение (Ue) | kV | 24 | |||||
| Номинальный рабочий ток (Ie) | А. | 800 | 1000 | 1250 | ||||
| Номинальный ток нагрева (Ith) | А. | 800 | 1000 | 1250 | ||||
| Номинальная пропускная способность присоединения (I) | А/часы | 4000/50 | 5000/50 | 6300/50 | ||||
| Номинальная пропускная способность (Ic) | А/часы | 3200/25 | 4000/25 | 5040/25 | ||||
| Максимальная пропускная способность | А/часы | 4000/3 | 5000/3 | 6300/3 | ||||
| Номинальный краткосрочный сдерживающий ток и его продолжительность | A/S | 3200/4 | 4000/4 | 6300/4 | ||||
| Номинальный пиковый ток | kA | 6.25 | 10 | 15.75 | ||||
| Механическая долговечность | 10000 раз | 100 | ||||||
| Электрическая долговечность | 10000 раз | 30 | ||||||
| Схема управления | Номинальное напряжение (Us) | V | AC 220 | |||||
| Номинальная мощность (P) электроустановок | VA | 2000/100 (закрытие/держание) | ||||||
| Вспомогательная схема | Форма | 3a+2b | ||||||
| положение |
Слева - вспомогательный контактный выключатель. Справа - схема управления |
|||||||
| Схематическая схема терминалов проводки | См. приложение | |||||||
| Номинальная частота работы | Долгосрочные | время/час | 300 | |||||
| Краткосрочные | время/час | 600 | ||||||
| Частота питания выдерживает напряжение | Главная схема | Фаза к фазе и фаза к земле | kV | 65 | ||||
| Вакуумные перерывы | kV | 65 | ||||||
| Вторичная схема наземного питания | kV | 2 | ||||||
| Уменьшающий импульс выдерживает напряжение | Фаза к фазе и фаза к земле | kV | 125 | |||||
|
Механические характеристики
|
Расстояние открытия | мм | 9±0.5 | |||||
| Переезд | мм | 1.5±0.5 | ||||||
| Время закрытия | мс | ≤ 200 | ||||||
| Время открытия | мс | ≤ 160 | ||||||
| Трехфазный асинхронный | мс | ≤ 3 | ||||||
| Закрытие отскока | мс | ≤ 10 | ||||||
| Главная схема R | uΩ | ≤ 200 | ||||||
| Рабочее давление основного контакта | N | ≥ 500 | ||||||
