Характер продукции

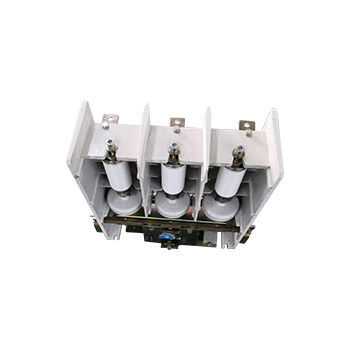

7.2кВ вакуумный контакттор для конденсатора - высоковольтный вакуумный контакттор, номинальное напряжение 7,2 кВ, номинальный ток 160A, 250A, 400A, 630A
Общее описание:
Контактник для вакуума с высоким напряжением Hai Bang Type JCZ5 7.2kV вакуумный контактник для конденсатора применим к системам питания с переменным током 50-60 Гц, номинальное напряжение до 7.2 кВ, номинальный ток 160A, 250A, 400A, 630A.Этот тип 7.2 кВ вакуумный контактёр для конденсатора используется для прямого или удаленного подключения и отключения основной схемы и частого управления емкостными нагрузками, двигателями переменного тока,трансформаторы и другое электрическое оборудование. Haibang 7.2kV вакуумный контактёр для конденсатора широко используется в электросети реактивной компенсации мощности.Для конденсатора используется вакуумный контактёр 2 кВ не выше 1000 метров над уровнем моря.
Виды:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Технические данные:
| Имя | Единица | Стоимость | ||||
| Главная схема | Номинальное рабочее напряжение (Ue) | kV | 7.2 кВ | |||
| Номинальный рабочий ток (Ie) | А. | 160A, 250A, 400A, 630A | ||||
| Номинальная частота (fr) | Гц | 50 ~ 60 | ||||
| Номинальная пропускная способность | А. | 10Ie (AC-4) | ||||
| Номинальная пропускная способность | А. | 8Ie (AC-4) | ||||
| Номинальное короткое время выдерживать ток | А. | 10I | ||||
| Номинальный пиковый ток | А. | 25I | ||||
| Номинальная продолжительность короткого замыкания | с | 4 | ||||
| Максимальная пропускная способность | kA, время | 6.3/3 | ||||
| Частота питания выдерживает напряжение | Терминал проводки на землю | kV | 32 | |||
| Вакуумные перерывы | kV | 32 | ||||
| Уменьшающий импульс выдерживает напряжение | kV | 60 | ||||
| Номинальный ток разрыва одного конденсатора (C2) | А. | 160 | ||||
| Схема управления | Номинальное напряжение (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Номинальная мощность (P) электроустановок | VA | ≤ 1000/100 (поглощение/держание) | ||||
| Номинальная мощность (P) механического удержания | VA | ≤ 900/600 (закрытие/открытие) | ||||
| Вспомогательная схема | Форма | (3a+2b) ~(6a+5b) | ||||
| Номинальная стоимость | переменный ток 380В/5А, | |||||
| постоянный 380В/1А | ||||||
| Схема управления, вспомогательная схема к земле частота питания выдерживать напряжение | kV | 2 | ||||
| Номинальная частота работы | Долгосрочные | время/час | 300 | |||
| Краткосрочные | время/час | 600 | ||||
| Механическая стойкость | 10000 раз | 100 | ||||
| Электрическая стойкость | 10000 раз | 25 ((AC-3), 10 ((AC-4) | ||||
| Механические характеристики | Время закрытия | мс | ≤ 200 | |||
| 3-фазное асинхронное время | мс | ≤ 3 | ||||
| Первоначальное время открытия | мс | ≤100 ((электрическое устройство), ≤60 ((механическое устройство) | ||||
| Закрытие отключения | мс | ≤ 5 | ||||
|
Примечание: 1. номинальное напряжение управления может быть сделано в соответствии с требованиями клиента. 2Для механического типа блокировки блокировочное устройство необходимо заменять каждые 100 000 раз. |
||||||
